GZK512/GZK712系列高真空电磁阀是华通气动自主研发的高品质产品，完全对标进口系列，安装尺寸100%兼容，性能达到国际先进水平。产品广泛应用于半导体、光伏、锂电等高端制造领域，为客户提供稳定可靠的真空与气体控制解决方案。

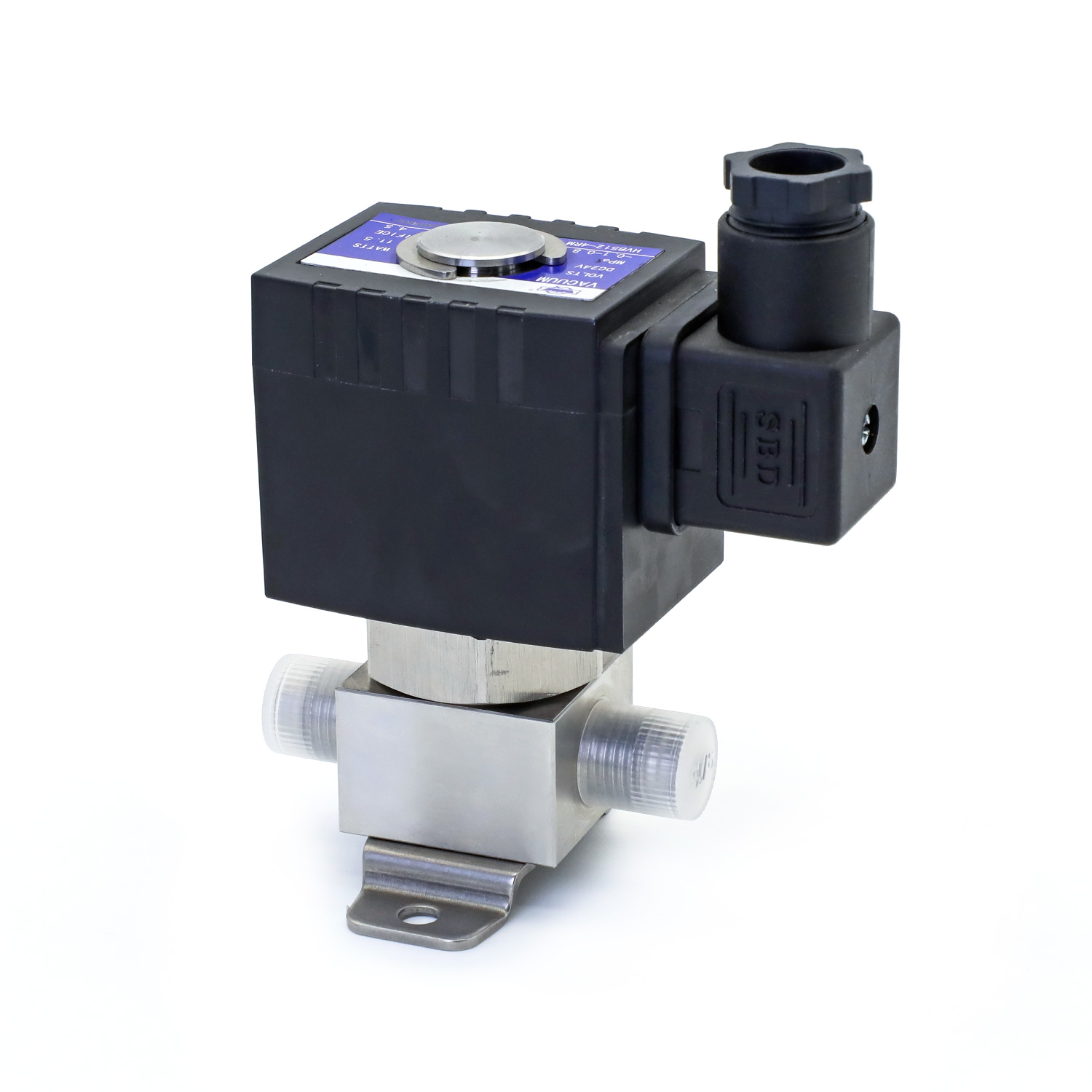

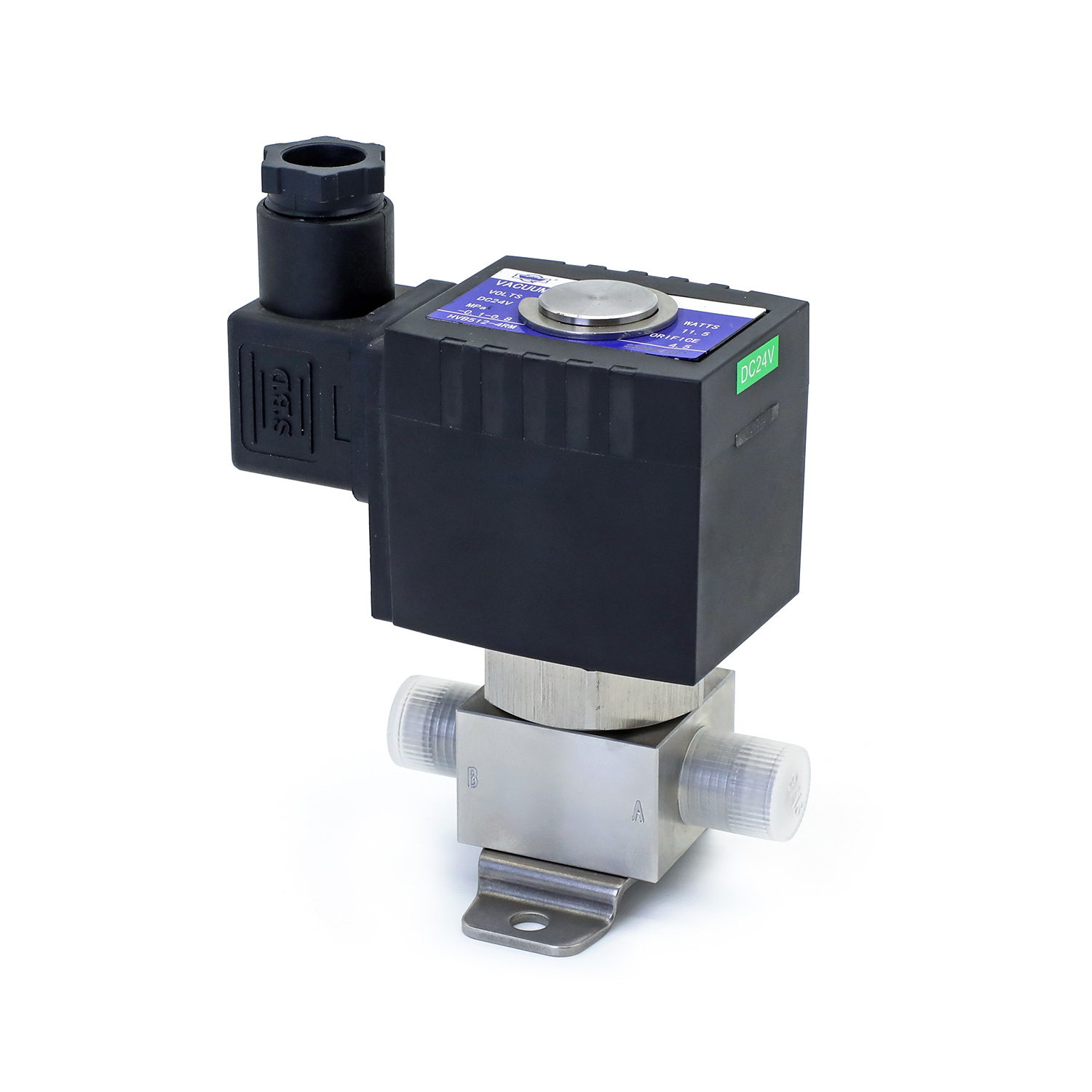

GZK512 系列高真空电磁阀40mm幅宽紧凑型设计，通径涵盖φ4.5、φ6等多种规格，属于通电时打开型(NC)，通过CE认证，适用于多种高真空与惰性气体精确控制场景。

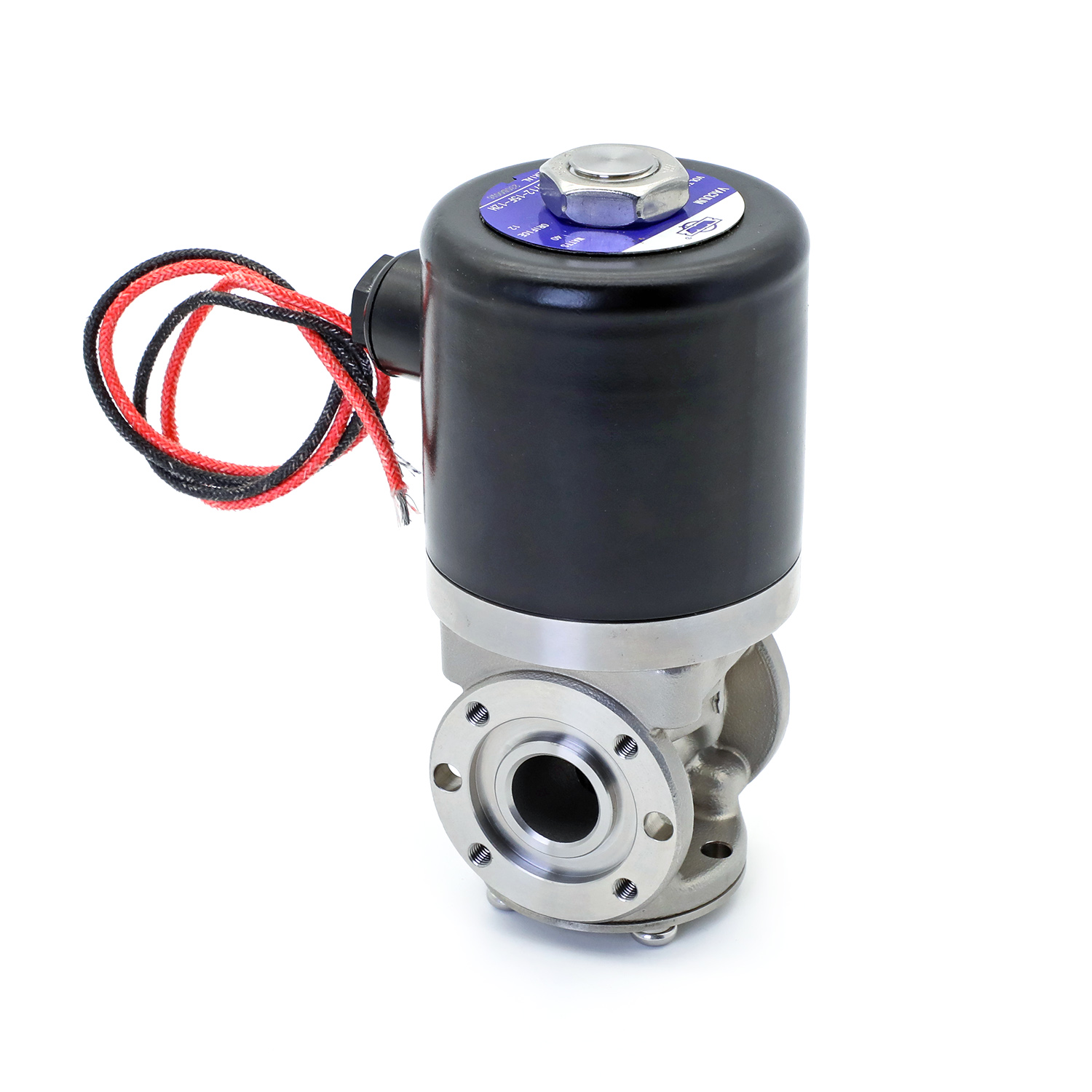

| GZK712 系列高真空电磁阀70mm幅宽大口径设计，通径有φ12和φ15两种规格，属于通电时打开型(NC)，配管口径法兰φ52，符合RoHS标准，专为大流量真空及惰性气体控制设计。
|
 |  |  |  |
华通气动凭借六十余年气动元件研发制造经验，打造出性能卓越、品质可靠的高真空电磁阀产品，已服务全球10000+工程师和30+行业头部客户。
【卓越密封】阀座泄漏和外部泄漏均控制在1.0×10⁻⁹ Pa·m³/s(He)以下，有效防止流体泄漏，确保系统真空度和气体纯度。 | 【超长寿命】可承受200万次开关循环，比传统产品提升40%，大幅降低更换频率和维护成本，提高设备稼动率。 | 【低耗节能】优化的电磁线圈设计，长时间通电工况下节能效果显著，减少能源消耗，降低系统运行成本。 |
【自由安装】可根据安装空间任意方向安装，有效节省设备空间，便于系统集成和现场安装调试。 | 【多样连接】提供双卡套接头、NPT/RC螺纹、法兰连接、VCR接头等多种选择，满足不同行业和设备的连接需求。 | 【高洁净度】洁净度符合SEMI标准，阀体采用优质不锈钢材质，适用于半导体、锂电等高洁净要求行业。 |
我们的工程师将在2小时内为您提供专属技术支持，立即咨询
GZK512/GZK712系列高真空电磁阀适用于多种高端制造领域，为不同行业提供专业可靠的真空与气体控制解决方案。
 | 1. 半导体制造行业半导体芯片制造的所有核心工艺都在高真空/超高真空环境下进行，对阀门的密封性能、洁净度和可靠性要求极高。GZK系列阀门凭借卓越的性能，成为半导体设备的理想选择。 核心应用环节：
|
2. 新能源光伏行业光伏电池生产中的薄膜沉积、扩散、刻蚀等关键工艺都需要高真空环境。GZK系列阀门凭借高可靠性和长寿命，能够满足光伏行业大规模、连续化生产的需求。 核心应用环节：
|  |
 | 3. 锂离子电池制造行业锂电池生产中的多个关键工艺都依赖真空技术。GZK系列阀门的金属污染控制特性可有效防止电池自放电率升高，提升电池循环寿命和安全性。 核心应用环节：
|
4. 高纯气体系统应用高纯气体(电子特气、高纯氮、高纯氩等)的输送和分配系统对阀门的密封性能和洁净度要求极高。任何微小泄漏都会导致气体纯度下降，影响产品质量。 核心应用场景：
|  |
5. 盾构机高纯气体系统盾构机施工中的氮气系统是关键的安全与辅助系统。GZK系列阀门的高可靠性和快速响应能力，能够在恶劣的施工环境下稳定工作。
| 6. 流化床反应器系统流化床反应器广泛应用于化工、制药、材料等行业。GZK系列阀门适用于流化床系统中的真空取样、添加剂抽吸等环节。
|
7. 真空镀膜行业真空镀膜技术广泛应用于光学、电子、装饰、工具等领域。GZK系列阀门的快速动作特性可精准控制镀膜厚度和均匀性。
| 8. 科研与其他应用GZK系列高真空电磁阀凭借稳定可靠的性能，也广泛应用于科研实验、真空热处理、生物医药等多个领域。
|
GZK系列高真空电磁阀提供多种规格选择，满足不同行业和应用的需求，支持非标定制。
| 参数项目 | GZK512-4.5 | GZK512-6 |
|---|---|---|
| 通径(mm) | 4.5 | 6 |
| 幅宽(mm) | 40 | |
| Cv值 | 0.6 | 1.05 |
| 使用压力范围(abs) | 1.0×10⁻⁶~0.8×10⁶Pa | 1.0×10⁻⁶~0.3×10⁶Pa |
| 最高工作压力差 | 0.8MPa | 0.3MPa |
| 背压(MPa) | 0.2 | 0.15 |
| 泄漏率 | ≤1.0×10⁻⁹ Pa·m³/s(He) | |
| 耐压力 | 5.0MPa | |
| 流体温度 | 5~55℃ | |
| 环境温度 | 0~55℃(不得冻结) | |
| 额定电压 | DC24V | |
| 功耗 | 11.8W | 11.5W |
| 绝缘等级 | B级(130) | |
| 使用寿命 | 200万次 | |
| 阀体材质 | SUS304/SCS13 | |
| 密封材质 | FKM(氟橡胶)，可定制全氟醚橡胶 | |
| 连接方式 | JXR公接头、双卡套、NPT/RC螺纹 | |
| 重量(kg) | 0.69 | |
| 参数项目 | GZK712-12F-12B | GZK712-12F-12H | GZK712-15F-15B | GZK712-15F-15H |
|---|---|---|---|---|
| 通径(mm) | 12 | 15 | ||
| 幅宽(mm) | 70 | |||
| Cv值(直管) | 3.2 | 4.3 | ||
| Cv值(L方向) | 3.6 | 4.7 | ||
| 使用压力范围(abs) | 1.3×10⁻⁶~1.5×10⁵Pa | 1.3×10⁻⁶~3.0×10⁵Pa | 1.3×10⁻⁶~1.0×10⁵Pa | |
| 最高工作压力差 | 0.15MPa | 0.3MPa | 0.1MPa | |
| 背压(MPa) | 0.1 | 0.02/0.1 | ||
| 泄漏率 | ≤1.0×10⁻⁹ Pa·m³/s(He) | |||
| 耐压力 | 0.5MPa | |||
| 流体温度 | 5~55℃ | |||
| 环境温度 | 0~55℃(不得冻结) | |||
| 额定电压 | AC100V、AC200V(50/60Hz)、DC24V | |||
| 功耗 | AC:32.5W DC:40W | |||
| 绝缘等级 | B级(130) | H级(180) | B级(130) | H级(180) |
| 使用寿命 | 200万次 | |||
| 阀体材质 | SCS13 | |||
| 密封材质 | FKM(氟橡胶)，可定制全氟醚橡胶 | |||
| 连接方式 | 法兰φ52、VCR接头 | |||
| 重量(kg) | 2.0 | |||
选型指南 | |
GZK512系列推荐应用
| GZK712系列推荐应用
|
不确定如何选型？拨打0510-83591123，专业工程师为您一对一选型指导
选择华通气动GZK系列高真空电磁阀，不仅能获得国际先进水平的产品性能，还能享受国产替代带来的多重优势。
【完全兼容】安装尺寸、接口标准与进口产品100%兼容，无需改造设备即可直接替换 | 【快速交付】国内生产基地，交货周期缩短至7-15天，远优于进口产品的4-8周 | 【成本优势】价格仅为进口产品的50%-60%，大幅降低设备采购和维护成本 | 【技术支持】提供本地化技术服务，24小时响应客户需求，现场解决问题 | 【定制服务】可根据客户特殊需求进行定制化设计，满足不同行业的个性化要求 |
