当前位置:首页 > 华通气动产品 > 气缸

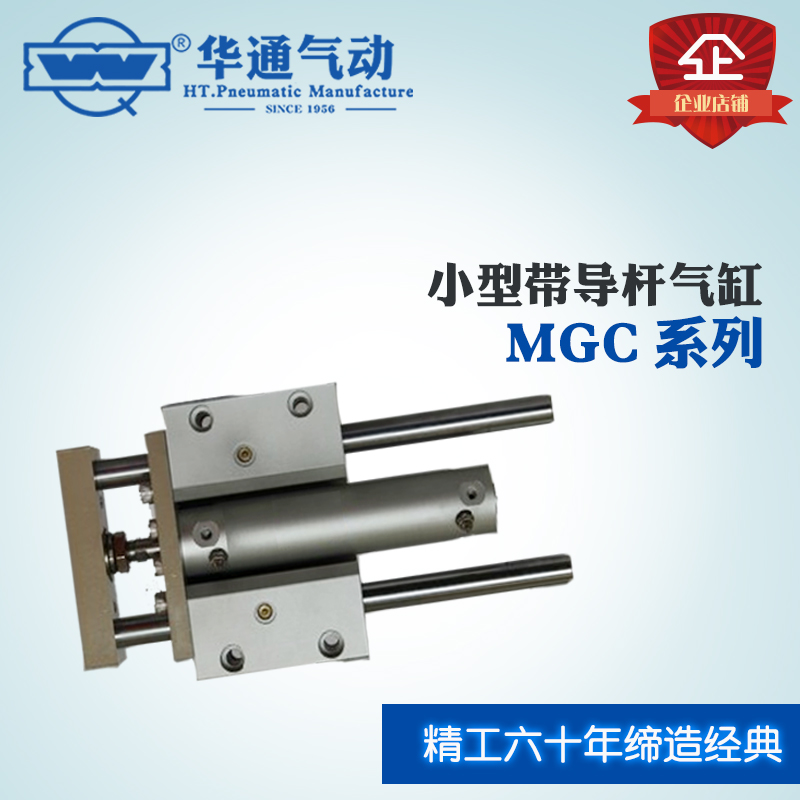

小型带导杆气缸 MGC 系列,可非标定制气缸来图来样订做

内置油压吸震器,附有调行程装置,侧面负载抵抗力强,不摇转精度高,导向杆的轴承可选择滑动或滚珠导向轴承

产品样本:(PDF文档)
产品介绍

小型带导杆气缸 MGC 系列

产品特点:

内置油压吸震器 / with oil cushion

附有调行程装置 / stroke adjustable

侧面负载抵抗力强 / high bending strength

不摇转精度高 / no rational

导向杆的轴承可选择滑动或滚珠导向轴承/two bearing: slide/ball bushing bear ing.


技术参数 Specification
内径 bore(mm) 20 25 32 40 50
流体 fluid 空气 / air
动作形式motion type 双动 / double action
保证耐压力 Ensured pressure resistance [ Mpa(kgf/cm2) ] 1.5(15.3)
最高使用压力Max operating pressure [ Mpa(kgf/cm2) ] 1.0(10.2)
最低使用压力 Min operating pressure [ Mpa(kgf/cm2) ] 0.15(1.5)
工作温度 / Working temp. (℃) -5~ 50
活塞速度 / piston speed (mm/s) 50~750
缓冲 / cushion 气缓冲(气缸本身) / air cushion
行程 公差 / stroke tolerance (mm)
+1.9
+0.2
* 润滑 / lubricate 不需要 / no need
轴承 / bearing 滑动轴承/ 滚珠导向轴承 // slide / ball bushing
活塞杆不转动精度
Accuracy of the piston rod
does not rotate
滑动轴承 / slide ±0.1° ±0.09° ±0.08° ±0.08° ±0.06°
滚珠导向轴承 / ball bush bearing ±0.06° ±0.05° ±0.04° ±0.04° ±0.04°
接管口径 / pipe size M5 1/8 1/4
* 如需润滑,请用透平1号油ISOVG32 &

无锡市华通气动制造有限公司

我们的研发团队&实验室

华通气动专业的技术研发团队,拥有博士、硕士、本科学历20余人,获得多项国家级专利。与多家知名高校有技术研发合作,密切结合市场需求,开展研发工作。

目前已获得发明专利十一项、实用新型专利五十多项、外观专利三项。

技术中心还拥有600平米完整的气动产品专业实验室,可进行各类相关的气动/物理/模拟/寿命试验。各类检测设备50余台。其中20余台为我公司技术中心自主研发制造的检测设备。

寿命测试台

寿命测试台

冲击试验机

冲击试验机

高低温试验箱

高低温试验箱

三坐标测量仪

三坐标测量仪

超声波探伤仪

超声波探伤仪

液压万能试验机

液压万能试验机

电动布洛维硬度计

电动布洛维硬度计

半自动冲击机

半自动冲击机

生产制造能力

生产制造能力                    生产制造能力

华通气动全厂拥有自动化流水线和检测设备130余台,从美国、日本、韩国、台湾等地引进一流的制造装备工艺。拥有智能机器人加工生产线、美国哈挺加工中心、日本津上走心式车铣复合加工中心、刀塔式双头复合车、全自动数控机床、智能装配线。月度产能各类控制阀10万套以上。

华通气动车间生产制造能力

高精度自动送料数控车床

高精度自动送料数控车床

加工中心车间

加工中心车间

桁架机器人加工产线
     桁架机器人加工产线

龙门加工中心
             CNC龙门加工中心

质量保证能力

—— 先进的智能化检测线

质量保证能力—先进的智能化检测线

质量保证能力—先进的智能化检测线

质量保证能力—先进的智能化检测线

质量保证能力—先进的智能化检测线

—— 智能的产品装配线

通过视觉检测相机、接近传感器、对射光纤传感器等检测手段,严格控制过程中的错装、漏装。

智能的产品装配线

—— 质量管理体系认证

ISO/TS22163:2017 轨道交通体系认证

ISO/TS22163:2017

轨道交通体系认证

IATF16949: 2016 汽车行业质量管理体系认证

 IATF16949: 2016

汽车行业质量管理体系认证

ISO9001: 2015 质量管理体系认证(ISO9000)

ISO9001: 2015

质量管理体系认证(ISO9000)

非标气缸定制,我们拥有以下相关技术的气缸定做,欢迎来图来样非标ODM、OEM定制

  • 水循环降温技术

  • 气液转换增压技术

  • 多级伸缩技术

  • 精准定位技术

  • 集成自控技术

  • 高频往复技术

  • 智能集成控制技术

  • 防转技术

  • 耐高温、耐低温、耐腐蚀
