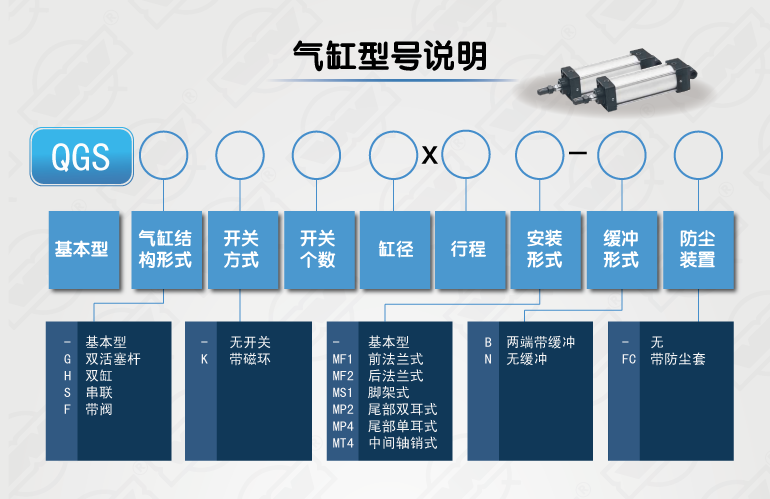

QGS气缸选型方法,QGS气缸型号说明

发布时间:2015-07-11 16:44:58 人气:2114 来源:华通气动

气缸选购指南

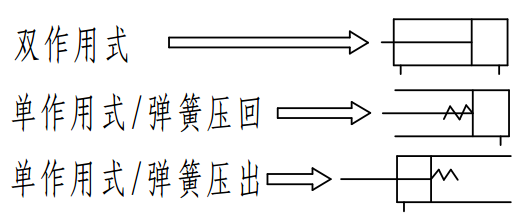

一.从动作方式选定气缸类型:

二.气缸缸筒内径尺寸的选定:

计算公式:气缸推力 F0=0.25πD2 P

气缸拉力 F0=0.25π(D2-d2) P

式中:D-气缸活塞直径(cm)

d-气缸活塞杆直径(cm)

P-气缸的工作压力(kgf/cm2)

F0-气缸的理论推拉力(kgf)

注:1.上述出力计算适用于气缸速度50~500mm/s的范围内;

2.气缸以垂直形式安装使用,向上的推力约为理论计算推力的50

3.气缸横向水平使用时,考虑惯性因素,实际出力与理论计算推力基本相等。

4.用户可根据负载、工作压力、动作方向从我公司样本中的双作用气缸理论输出力表中选择合适的缸径尺寸。

三.气缸行程的选定:

1.确认工件的移动距离;

2.对照我公司样本各系列的标准行程表,把超过工件移动距离的最小标准行程,作为气缸行程来选择。

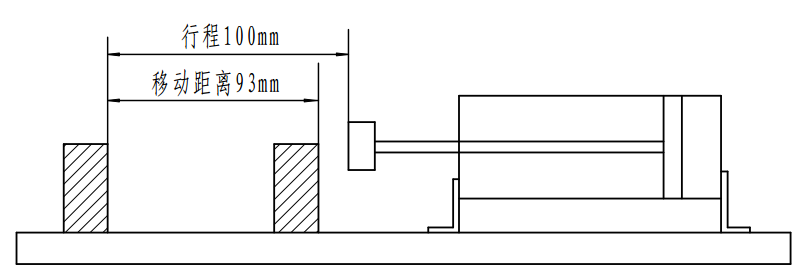

[例]工件移动距离 93mm

气缸行程 100mm(标准行程)


四.气缸缓冲形式的选定:

1.无缓冲气缸;2.固定缓冲气缸;3.可调缓冲气缸。

五.润滑方式的选定:

1.有油润滑气缸;2.无油润滑气缸。

六.感应开关的选择:(若需位置信号输出,可选择带磁性开关的气缸,确定工作电压、电流,选择适当的磁性开关)

1.钢带安装;2.轨道安装;3.拉杆安装;4.直接安装。

七.气缸系列的选定:

根据以上条件,从样本中选择适当的系列气缸。

八.安装形式的选定:

1.基本型;2.脚架型(轴向或横向);3.法兰型(前法兰型或后法兰型);4.悬耳型(单耳环型或双耳环型);

5.耳轴型(杆侧耳轴型、无杆侧耳轴型、中间耳轴型和耳轴支座型)。

九.合适的气缸配件的选定:(活塞杆端的配件)

1.I型单肘接头;2.Y型双肘接头;3.浮动接头。
